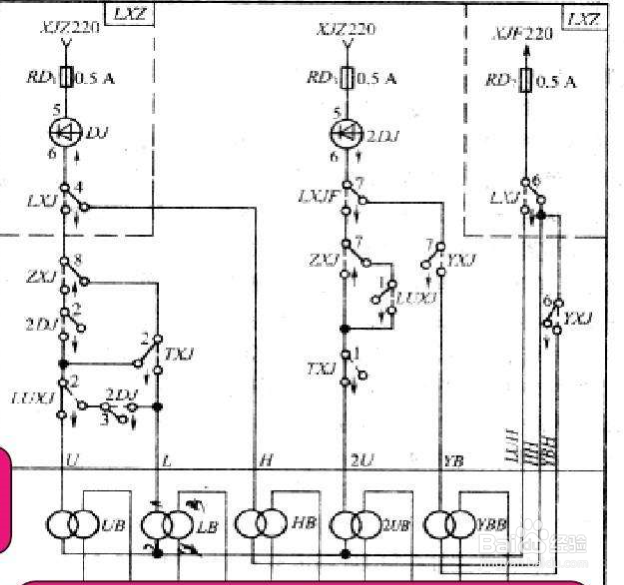

信号电灯电路有进站信号机点灯电路、出站信号机点灯电路和调车信号机点灯电路三种，每种都有相对固定的定型图。
工具/原料
信号专业基础知识、计算机联锁图册
进站信号机点灯电路图设计
1、进站信号机按有无站内供电的预告信号机，可分为两种，但信号机点灯电路图仍合用一张，见《计算机联锁图册》中图Ⅰ-08（1）.设计者要填写图中右上方的表格，标注进站信号组合（JZ）与防雷分线柜（F）和防雷隔离组合（ZFG）连接的端子号。
2、Xd有YXd预告信号机，所以要填写向室外送YX-LUH电源的1组端子号，由于XD无L灯显示，所以对着“L”的方格不要填写
3、竖细线右侧共6谱驸扌溺列方格，对应着图纸左侧上方3个BXG-35变压器输出的6个电源端子，电源的名称和电源端子的字母代号填写在每列方格上方的小横格里。下方的每个方格也分成上、下两部分，上方填写防雷隔离组合ZFG的侧面端子号，下方填写进站信号组合JZ的侧面端子号，表示了每一组端子的连接和用途。
出站信号机点灯电路图设计
1、出站信号组合（CZ2、CZ3）与防雷分线柜（F）和防雷隔离组合（ZFG）连接的填写与进路信号机的类同，只是CZ与ZFG连接的表格中填写端子号的小方格不再分成上、下两部分。
2、另外，两方向出站信号机为点亮L和LU两种显示，出站信号组合（CZ2）要与接近离去组合（JG/LQ）中的2组2LQJ接点和2组3LQJ接点串接。为此，在计算机联锁图中大表格的竖细线左侧增加4列方格，填写2组合间4条连线所需8个组合侧面端子号。
3、不同出站信号机连接的2LQJ、3LQJ接点的继电器名称、组合填写在左侧紧挨信号机名称后面2列方格内。如X1右侧2方格内的填写，表示其出站信号机点灯电路连接的是2LQJ1的1、2组接点和3LQJ1的1、2组接点。
调车信号机点灯电路图设计
1、调车信号机组合（DX）与防雷分线柜（F）有3根点灯用连接线，与防雷隔离组合（ZFG）有两根电源线连接线，5根线需要5对10个侧面端子连接。
