整流二极管1N4007最高工作频率可以达到多少

1、首先我们把二极管和10K电阻按半波整流电路形式进行连接，如图所示

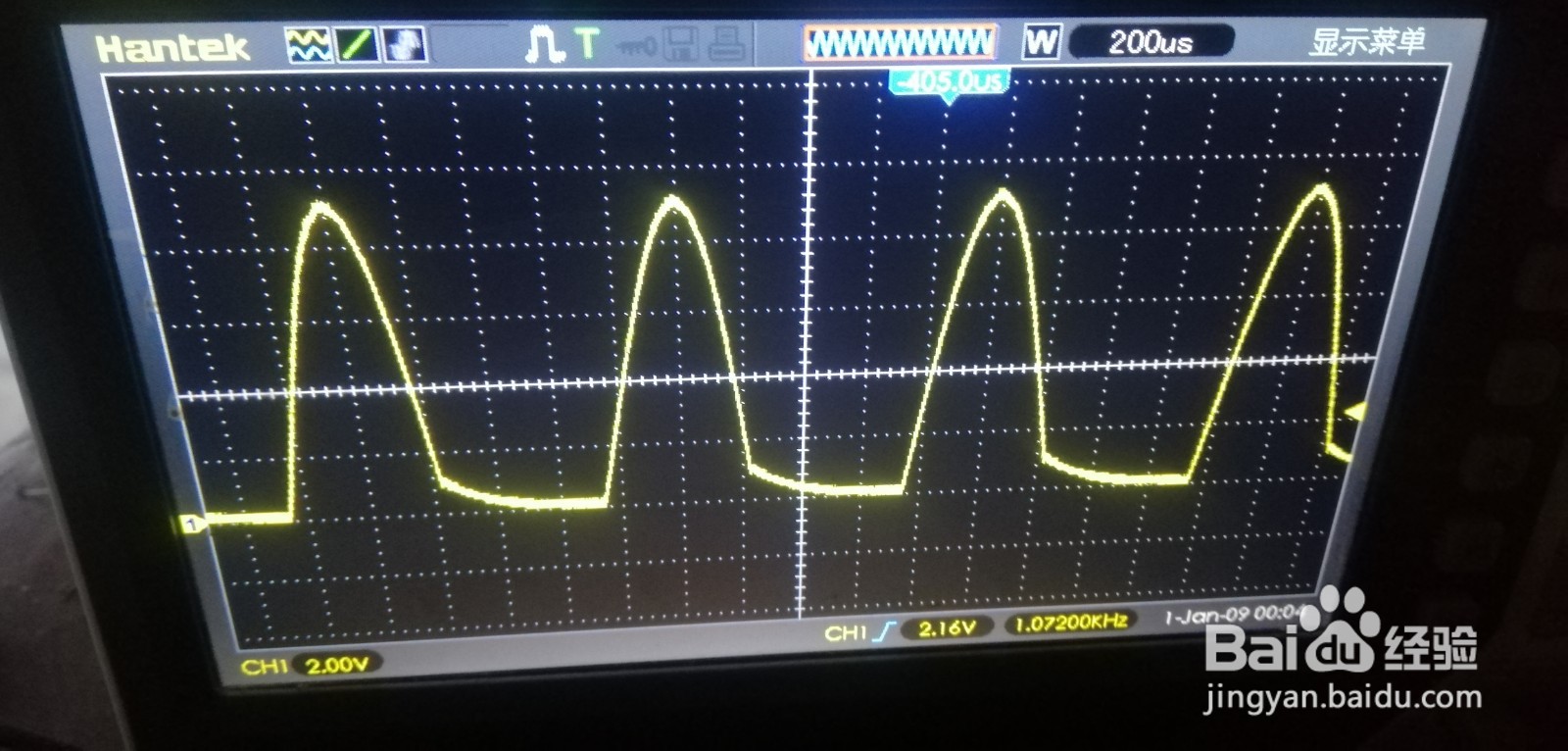

3、频率加到1KHZ时，波形如图所示，我们发现这等频率之下，1N4007二极管显然有些招架不住了

5、在1.2KHZ以上的频率，随着频率的增加，这个“尖角”也在慢慢“长大”。这个尖角因为呈现于正弦波波形的负半周，所以这里二极管基本失去了整流作用，出现了反向电流。 这个尖角脉冲其实是二极管的结电容瞬间充电所造成的！
